【Altis 11代 】DIY 置物盒氣氛燈+車內照地燈+電壓表USB+雙USB

[複製鏈接]

1

主題

10

帖子

191

積分

註冊會員

Rank: 2

積分
191
發表於 2016-9-17 21:41 | 顯示全部樓層 |閱讀模式
本帖最後由 kenneth7677 於 2016-9-19 21:31 編輯

前陣子小弟參考版上前輩們的DIY分享文後覺得技癢也想自己動手小改裝,但很貪心的想一次全到位

終於趁著中秋連假把想要的作動效果DIY搞定

分享一下DIY成果~順便讓想做同樣效果的版友參考參考,避免像小弟一樣走冤枉路


先分享成果照

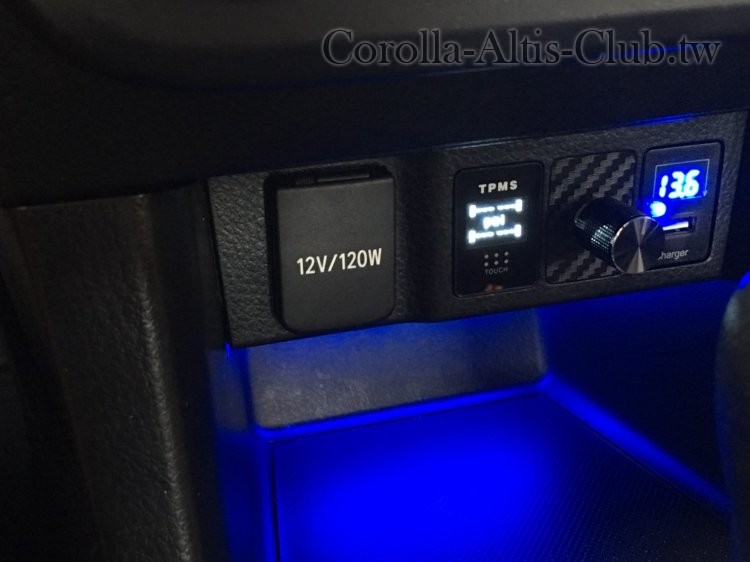

1.可調式置物盒氣氛燈(即加可變電阻)+含電壓顯示USB插槽

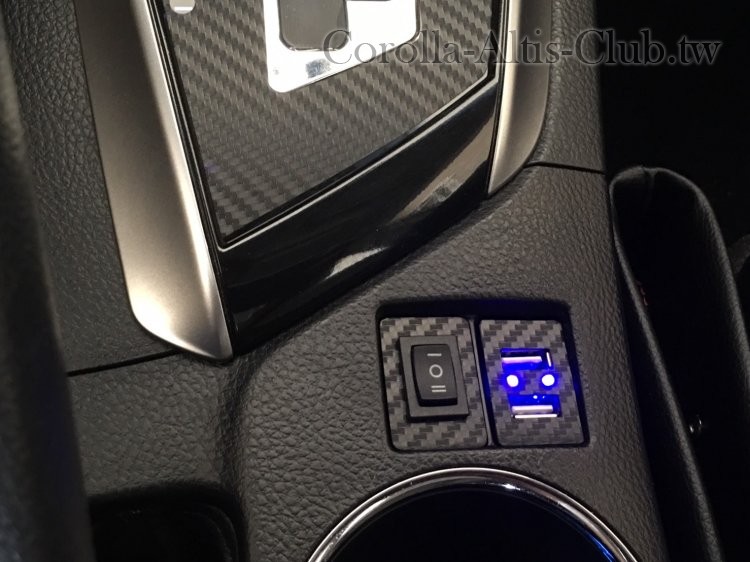

2.三段式開關(1.恆亮2.關3.同車門燈)+雙USB插槽

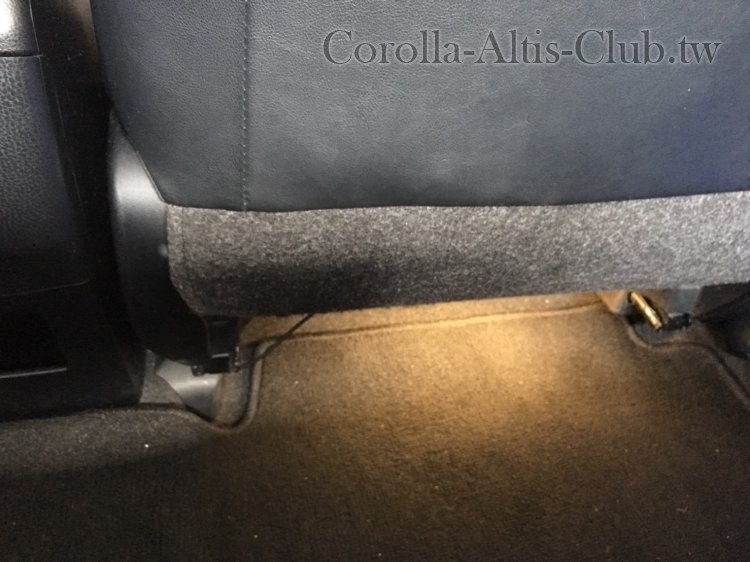

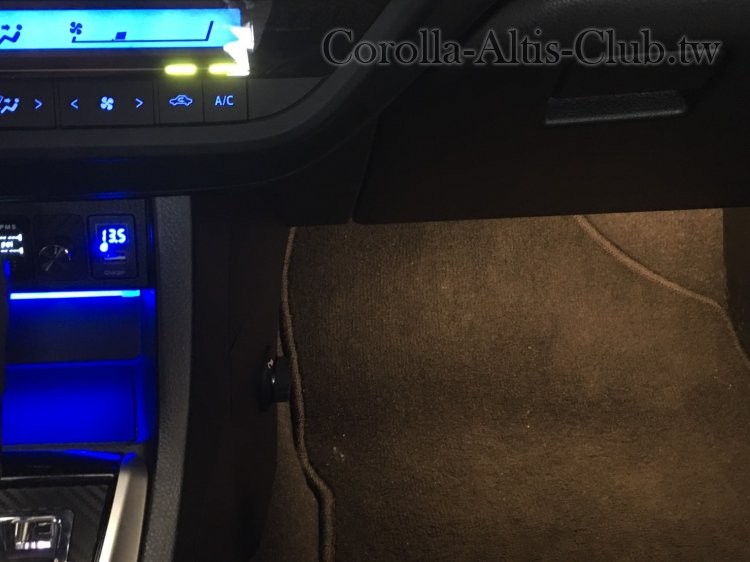

3.照地氣氛燈


再來分享一下電路圖

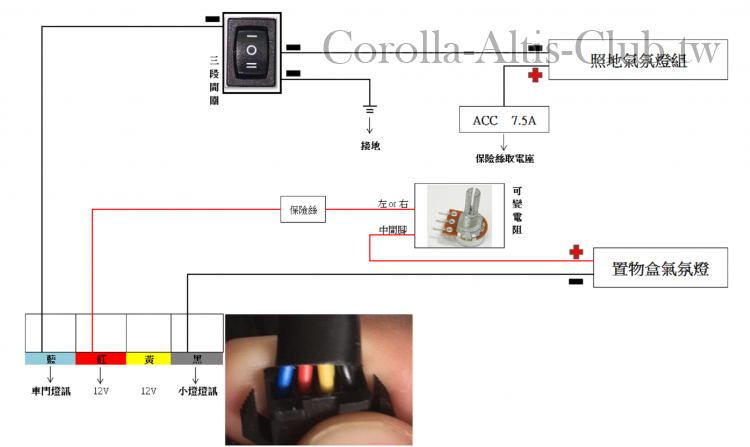

1.氣氛燈線路圖

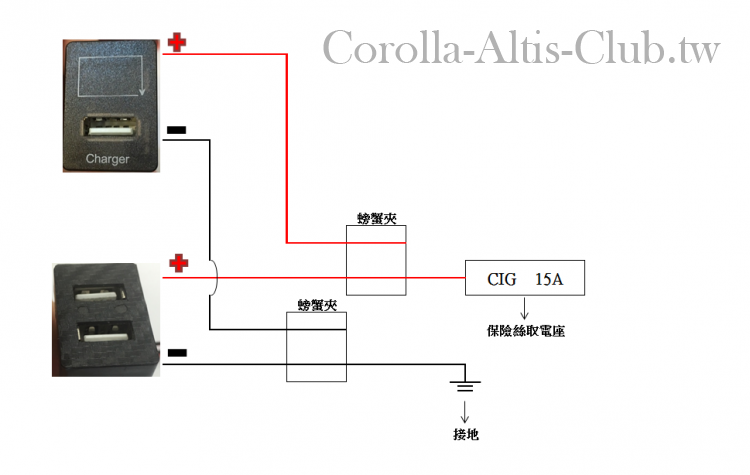

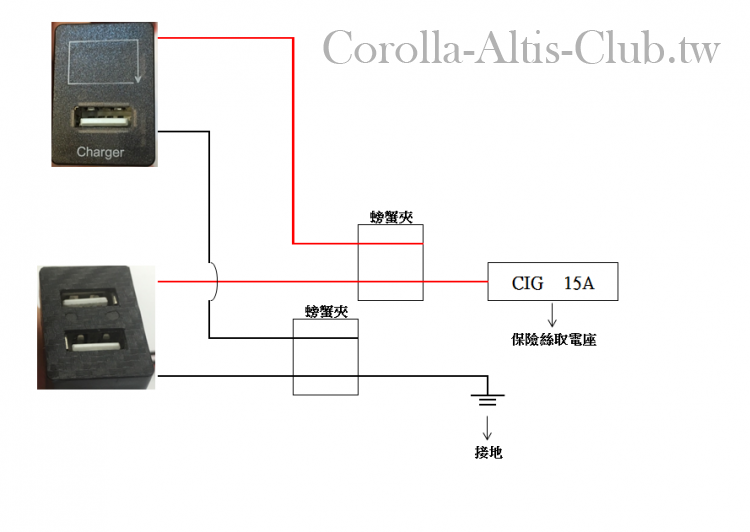

2.USB槽電路圖


-----------------------------------------------------------------------------------------------
以下為所準備主要工具之清單
1.三用電表(建議必要)
2.電線(個人買4M,AWG20)
3.保險絲延長插座(小平角;7.5A、15A)  X 2PCS
4.車用雙USB孔插座 TOYOTA專用(3.3x2.2 cm)
5.電壓顯示USB插座(藍光版→到對岸X寶拍的)
6.可變電阻(個人用2K歐姆的,因為1K不小心玩壞了)
7.藍光導光條10cm
8.車內照地氣氛組(暖白光;也是X寶的,一組才$NT一百多)
9.其他工具:內裝拆卸棒、烙鐵、熱縮套、剝線鉗、電火膠帶、保險絲座線組、螃蟹夾.....


車內拆裝部分版上很多版大都有分享了,在這就不贅述
1.X5711438→http://corolla-altis-club.tw/for ... 18004&highlight=DIY
(X大借分享一下)
2.apple1058930→http://corolla-altis-club.tw/for ... 16986&highlight=DIY
(a大借分享一下)

再來大致提醒一下電路圖的重點

因車內燈由負電連動導通,故燈訊源需接負電來控制燈亮時機(若有誤請指正)
一樣學a大從門檻燈插座拉負電源


藍線→車門燈訊
黑線→小燈燈訊
黃、紅線→用三用電表測應該同樣都是正電12V

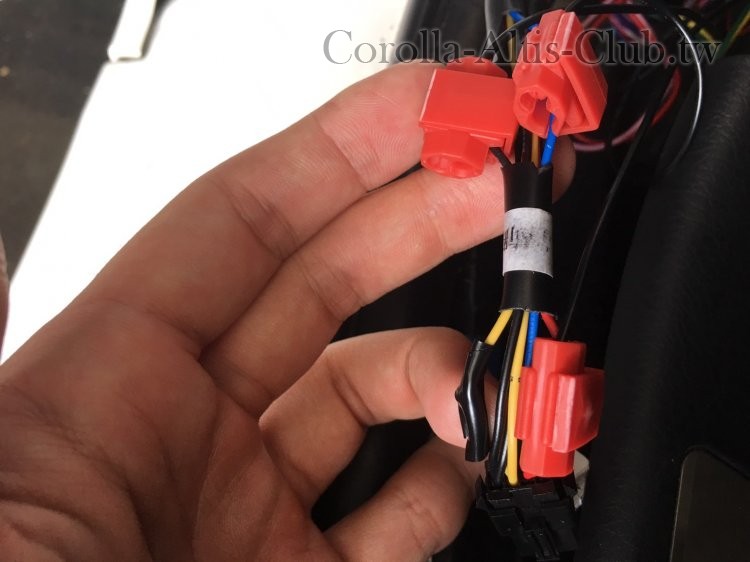

以下為我用螃蟹夾取電圖




1.三段洛克開關切換室內照地燈部分

第一段( ─ )→即二三段(O、=)導通,以燈組來說正電吃 ACC7.5A,負電車門燈訊(藍線)恆亮
第二段( O )→即只通第二段導通,燈組無吃負電,所以無法亮燈;關閉
第三段( = )→即一二段(─、O)導通,以燈組來說正電吃 ACC7.5A,負電接地隨車門開燈亮

※第三段隨車門燈亮必須開小燈時才會亮,但其實白天也不需要照地,所以小弟也懶得再找原因了
         一開始都接正電再重工已經讓我筋疲力盡了

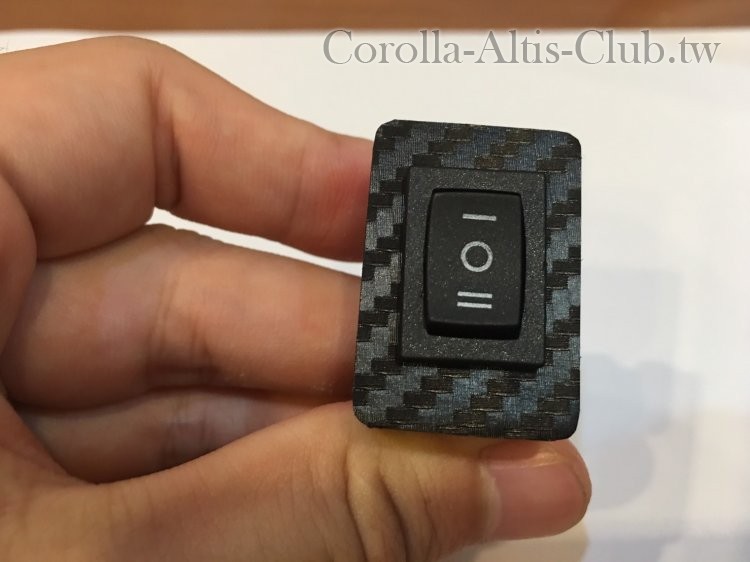

擴充槽挖孔後貼卡夢貼紙再裝入三段開關



2.置物盒氣氛燈部分

正電部份我是從門檻燈紅線部分拉(因為一開始就參考a大分享去操作,但應該也可從其它正電源取電即可)
以防萬一接個保險絲座(5A)再拉到可變電阻的一支腳,從相鄰的腳位再出線接至藍色導光條正端,負端接地即可
接地端在駕駛座側板打開(參考a大DIY文)即有一顆車體螺絲,可以不必再繞到駕駛座踏板處

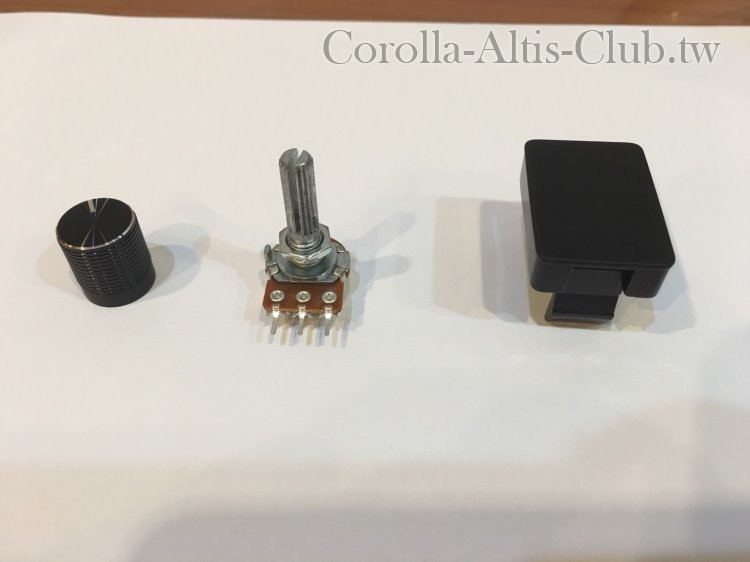

旋轉鈕+可變電阻(控制亮度)+擴充槽

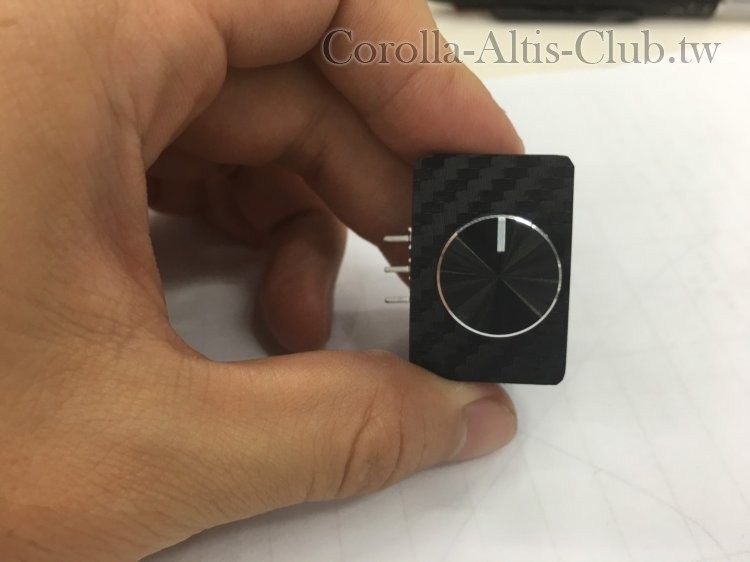

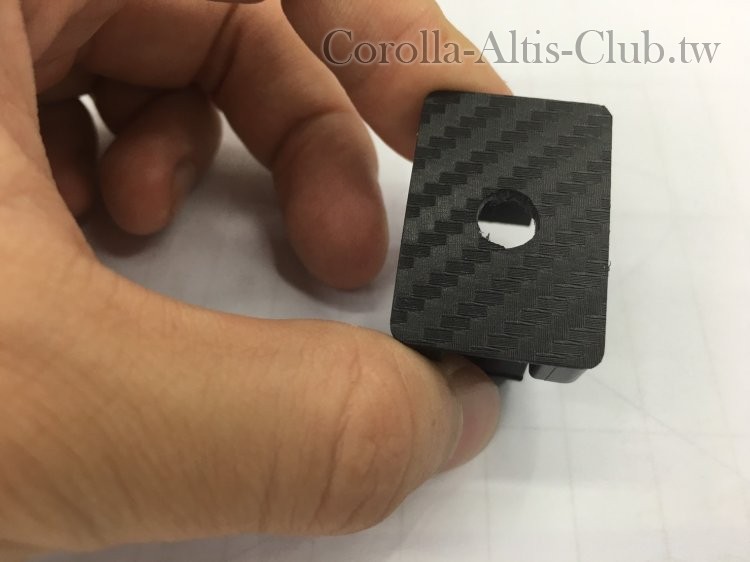

    挖孔+卡夢貼紙

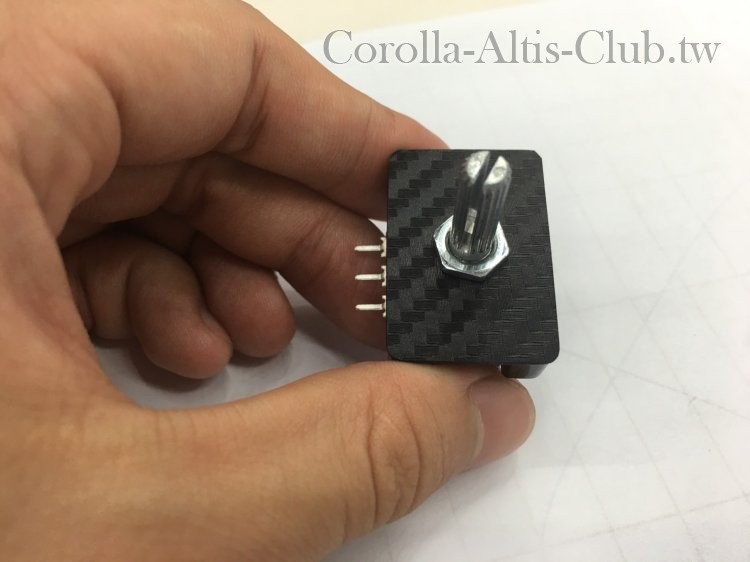

可變電阻+擴充槽 (圖中可變電阻腳位為錯誤方向,須改為朝上或朝下才可避免與中控座干涉,腳位焊接完後朝中控台內凹即可)

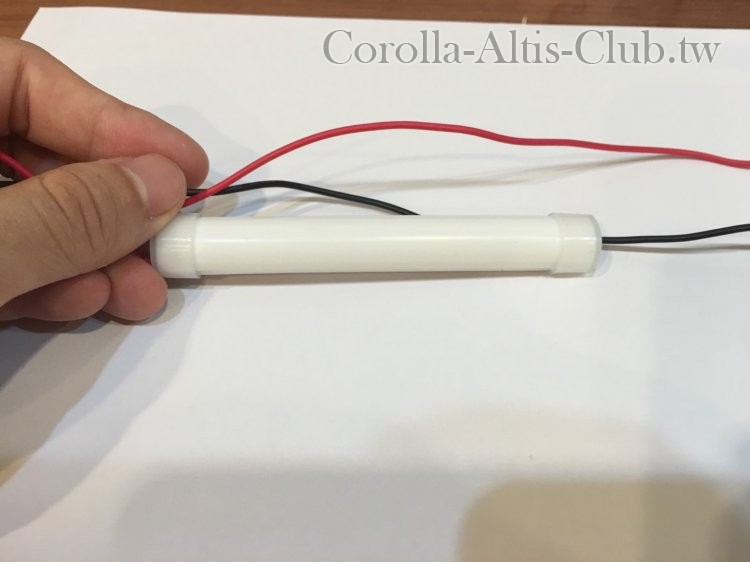

藍光導光條 10cm 長   (背面再貼3M雙面膠)




3.電壓顯示USB座+雙USB座部分



電路圖部分沒啥好講,正電部份我從保險絲盒插座拉 CIG15A的電(即點菸器)

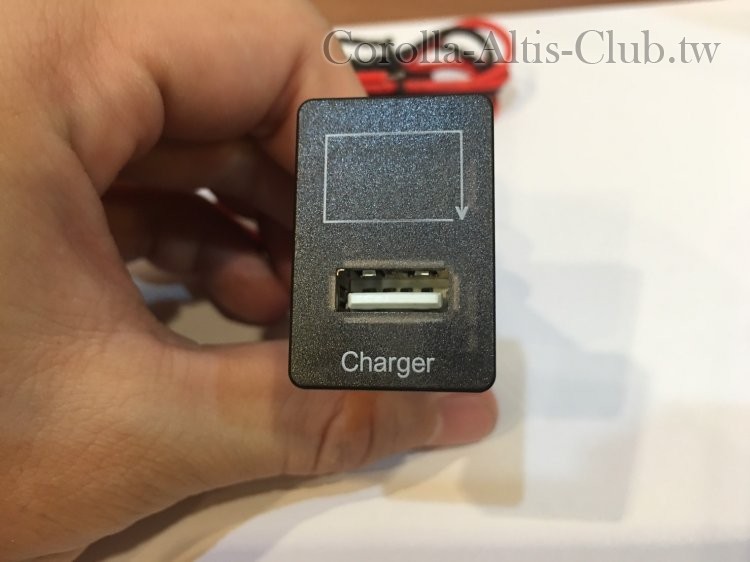

電壓顯示+USB槽

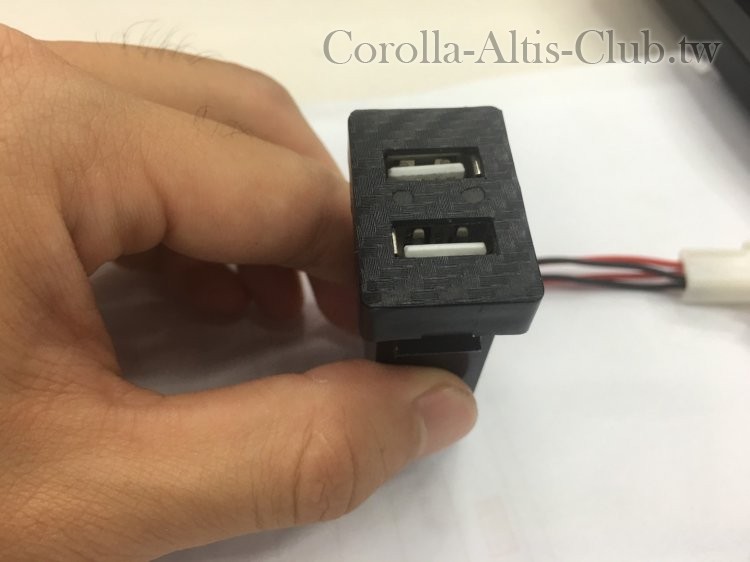

雙USB插槽(依舊貼卡夢貼紙)


這兩樣在沒屋頂買就有嚕~USB座正電端購買即有附保險絲,線路圖我就沒加進去了但電壓顯示數字我想選擇藍光的所以不得已才去對岸掏(順便掏到便宜氣氛燈組)

-----------------------------------------------------------------------------------------------
以上純粹為小弟心得分享,若要方便快速還是找版上配合店家安裝更有保障喔!!

本帖子中包含更多資源

您需要 登錄 才可以下載或查看,沒有帳號?立即註冊

x
回復

使用道具 舉報

10

主題

226

帖子

2896

積分

金牌會員

Rank: 6Rank: 6

積分
2896
發表於 2016-9-19 08:25 | 顯示全部樓層
強................
回復 支持 0 反對 1

使用道具 舉報

28

主題

793

帖子

3947

積分

論壇元老

Rank: 8Rank: 8

積分
3947
發表於 2016-9-17 23:40 | 顯示全部樓層
這實在太強大...
先收藏起來~ 以後好好研究~~
回復 支持 反對

使用道具 舉報

3

主題

98

帖子

773

積分

高級會員

Rank: 4

積分
773
發表於 2016-9-18 00:17 | 顯示全部樓層
太利害了吧
回復 支持 反對

使用道具 舉報

7

主題

132

帖子

1835

積分

金牌會員

Rank: 6Rank: 6

積分
1835
發表於 2016-9-18 16:48 | 顯示全部樓層
看來完整度很高喔
回復 支持 反對

使用道具 舉報

1

主題

71

帖子

3749

積分

論壇元老

Rank: 8Rank: 8

積分
3749
發表於 2016-9-19 08:35 | 顯示全部樓層
達人分享神作~驚嘆佩服!!!
回復 支持 反對

使用道具 舉報

40

主題

604

帖子

2137

積分

金牌會員

Rank: 6Rank: 6

積分
2137
發表於 2016-9-19 12:07 | 顯示全部樓層
版大 好專業喔!讚
回復 支持 反對

使用道具 舉報

0

主題

8

帖子

159

積分

註冊會員

Rank: 2

積分
159
發表於 2016-9-19 15:51 | 顯示全部樓層
led接acc車子關了就沒電了~建議串保險絲接永久電,三段洛克:第一腳接車門s/w訊號(屬接地)、第二腳接led負電腳、第三腳直接接車身任何一點螺絲!這樣就跟車頂的閱讀燈功能一樣了!
回復 支持 反對

使用道具 舉報

1

主題

10

帖子

191

積分

註冊會員

Rank: 2

積分
191
 樓主| 發表於 2016-9-19 20:48 | 顯示全部樓層
本帖最後由 kenneth7677 於 2016-9-19 21:38 編輯
傳軒 發表於 2016-9-19 15:51
led接acc車子關了就沒電了~建議串保險絲接永久電,三段洛克:第一腳接車門s/w訊號(屬接地)、第二腳接led ...

謝謝傳軒大的指正!!

三段開關接法部分第一腳及第三腳接法已於內文中修改(小弟的接法同傳軒大說明,筆誤),電路圖部分則無誤~
永久電部分是不知接哪個保險絲座比較安全,所以才參照網路上說的利用取ACC車子發動才有電,也想說基本上是下車時方便腳邊取物照明用
回復 支持 反對

使用道具 舉報

0

主題

8

帖子

159

積分

註冊會員

Rank: 2

積分
159
發表於 2016-9-19 21:57 | 顯示全部樓層
kenneth7677 發表於 2016-9-19 20:48
謝謝傳軒大的指正!!

三段開關接法部分第一腳及第三腳接法已於內文中修改(小弟的接法同傳軒大說明,筆誤 ...

互相指教啦!
回復 支持 反對

使用道具 舉報
