發表於 2015-7-6 10:20 | 顯示全部樓層 |閱讀模式
本帖最後由 kenisu 於 2016-4-24 01:03 編輯

(2016/4/23 更新)數位電視天線的位置(見底下文章內容)
(2015/08/12更新)音響與原車密合情形, 小小的修整一下。(見底下文章內容)
(2015/8/7 更新)倒車訊號線及觸發線接主機的情形(見底下文章內容)

我淘了一台安卓9吋回來DIY
http://item.taobao.com/item.htm? ... GZOn&id=39268614441(修正)
收到貨品後, 先放在書桌上接電源測試各項功能正常後, 再裝上車測試,
使用心得分享:
1.線組接頭對插即可用使用, 無需改線(購買時, 要強調台灣車要用的, 是低配。大陸車的高配備車, 音響接頭及方向盤多很多功能)
2.方向盤控制OK, 無需改線
3.wifi OK, 上網後自行將安卓升級至 4.4.4
4.PLAY商店已內附, 可以下載安裝各種APP
5.Google 地圖 需自行自play商店下載安裝 OK

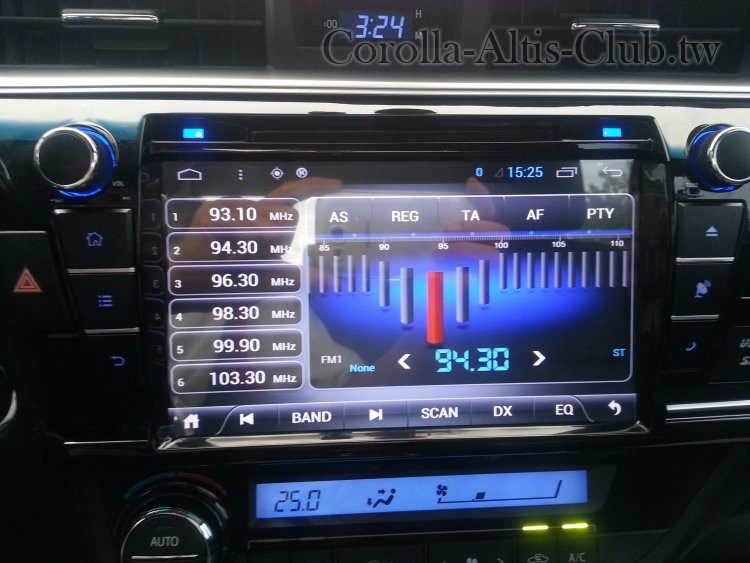

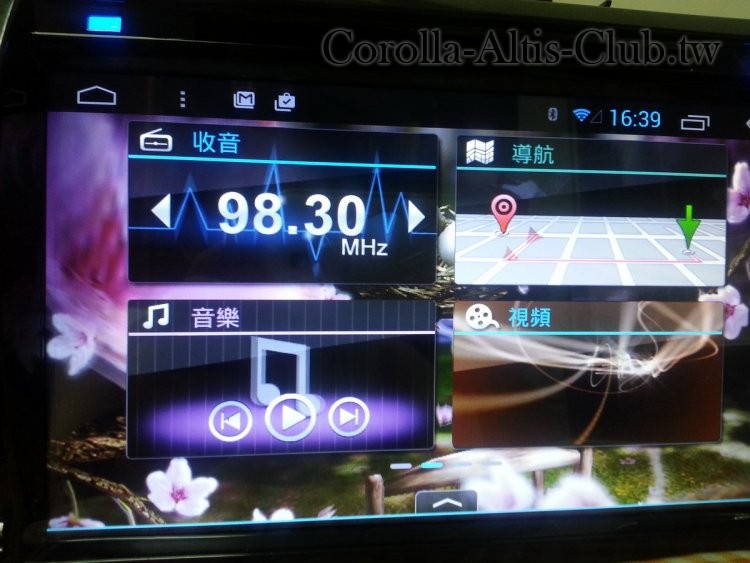

6.收音機 音質清晰, 方控可調大小聲, 右左無法選預設電台, 只能左右蒐尋電台, 有點不方便。預設電台要用觸控去選。

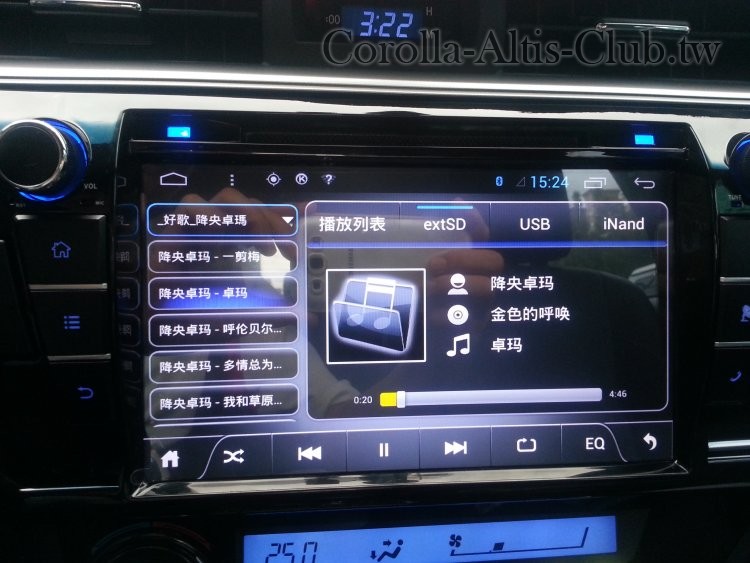

7.音樂撥放OK, 影片撥放OK, 方控大小聲及上下一首OK, 音質很捧, 與原車音響相當。

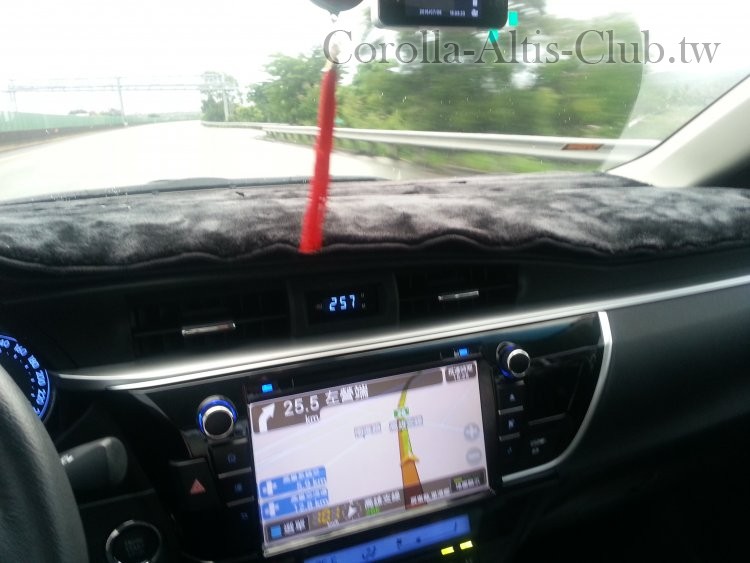

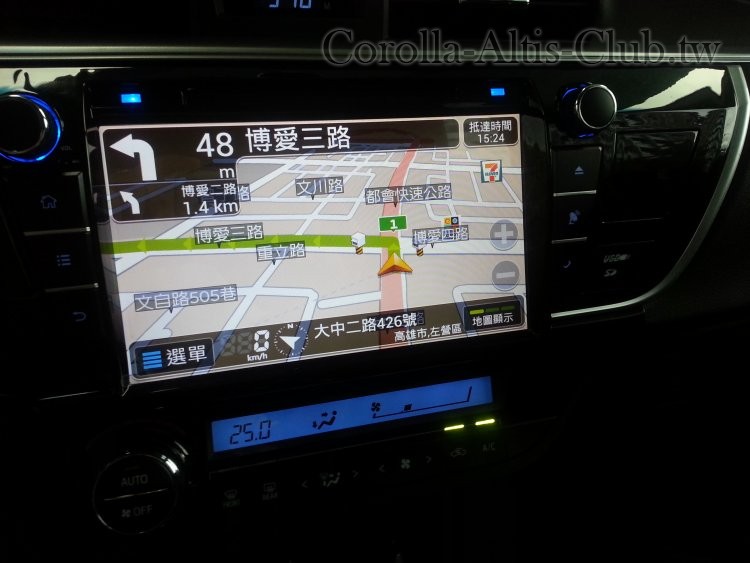

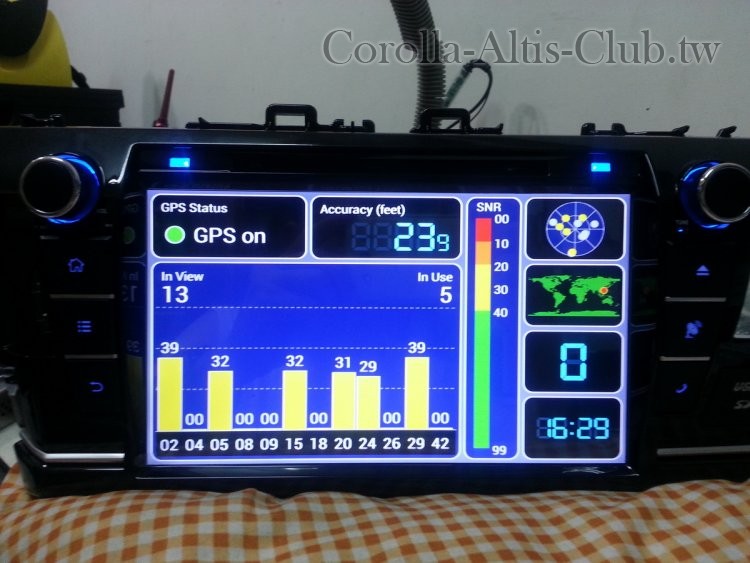

8.導航附嗄米, 自行安裝手機版導航王N3 OK, 將衛星接收器放在手套箱也可以定位成功, 衛星定位速度超快。
9.牌照燈專車專用倒車顯影OK, 畫質不是很滿意, 勉強接受, 焦距在車後1米左右清楚, 之外的範圍糊糊的。(買到的是第二代鏡頭, 鏡頭旁有4顆補光燈, 最新的第三代CCD夜視高清鏡頭, 不需補光燈也能照得很清楚, 下次再買來換)
10.數位電視, 購買時未要求內置, 結果送來外置的, 只能接aux 輸入。實際接上車, 方控快撥可以調整音量大小聲, 不能選台, 選台要按觸控螢幕, 畫質非常清晰。
11.面板上控鈕可自行設定對應哪個程式哪個功能。
12.方向盤控制按鈕也可自行設定(台灣altis 方控遠比大陸版少很多個按鋌, 台灣是低配)
13.面板上附一個MicroSD座及USB座(機器內已有8G記憶體可安裝程式及導航軟體)。
14. 和賣家談好配備後,  會給你報一個價, 免運費,直接由廠商寄到台灣你的家裡, 無需轉運。15.從7/6使用到現在8/12, 幾乎天天開車, 沒有當過機, 功能正常。



收到的包果


打開包果, 裡面有原來的包裝

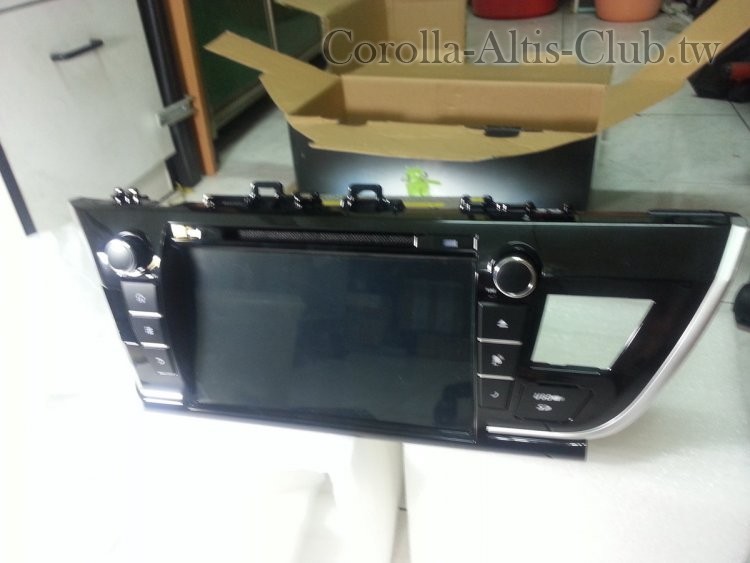

安卓主機正面


主機上的圖示說明

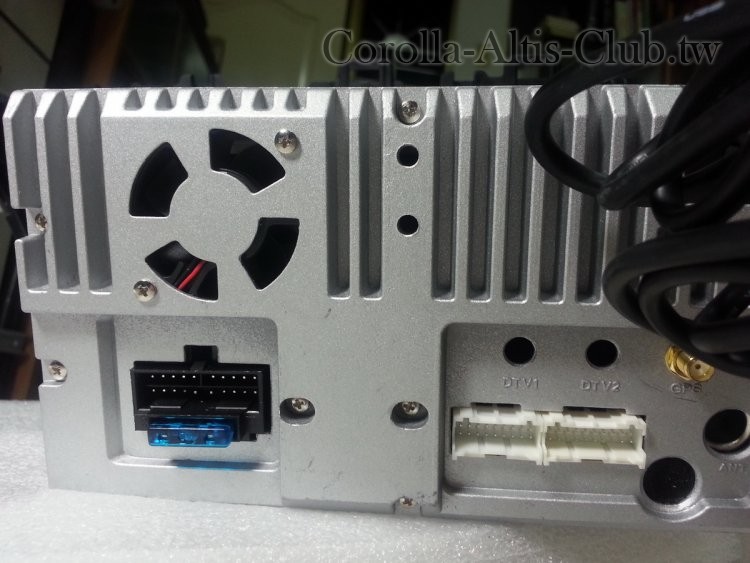

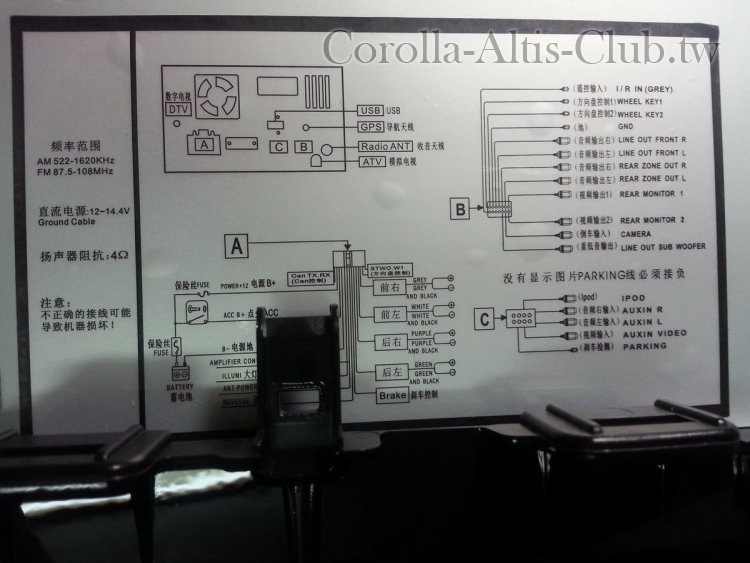

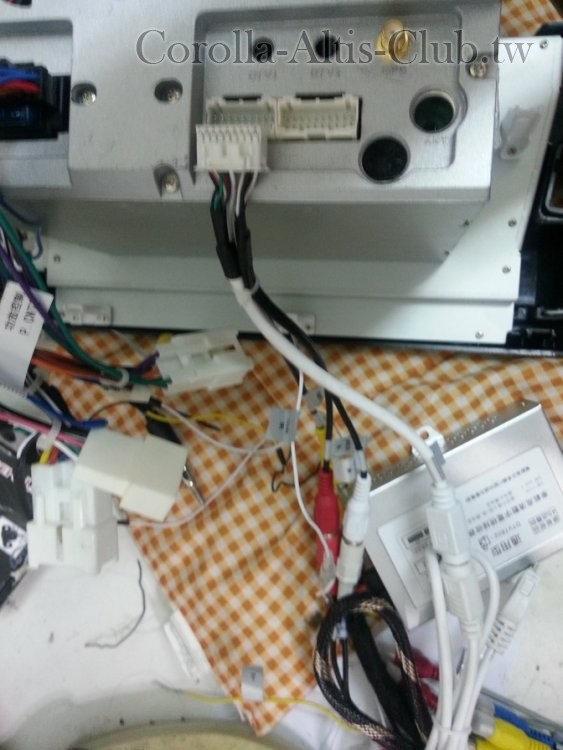

主機背面的插座, 左邊黑色的是主插座, 會分出3個線組接原車線組; 右邊白色的分別接數位電視及倒車後視輸入

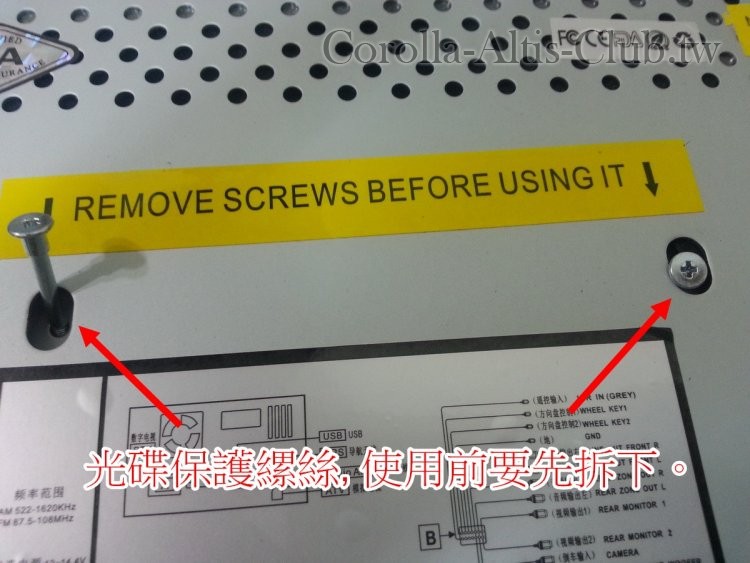

主機上面有保護DVD雷射頭避免晃動的螺絲釘要先拆下

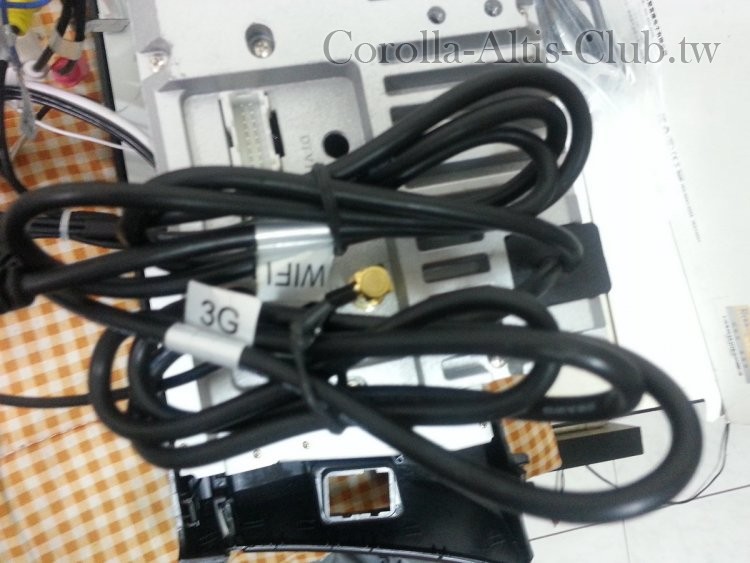

主機背面原先附掛兩條usb  線, 一條接wifi, 另一條接3G

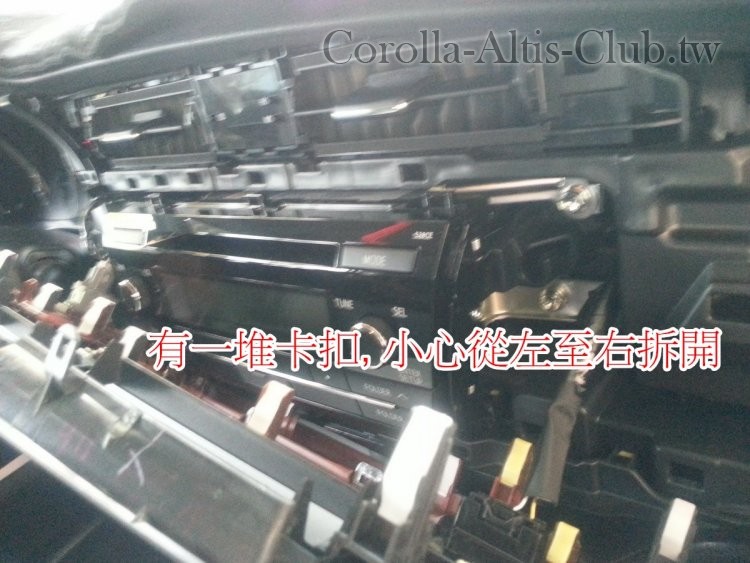

開始拆音響飾板





左右各2個螺絲, 共有4個10號螺絲固定音響主機, 左右下方那兩個螺絲鎖很緊, 要用有點力矩的套筒才轉得開。

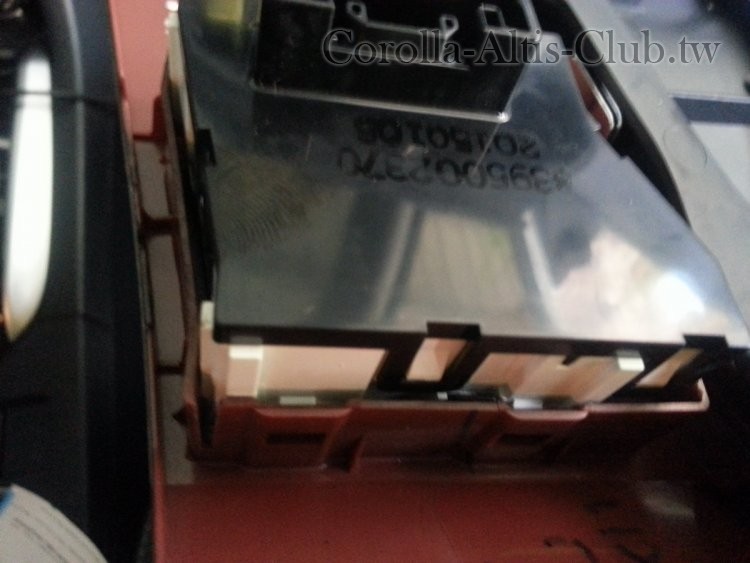

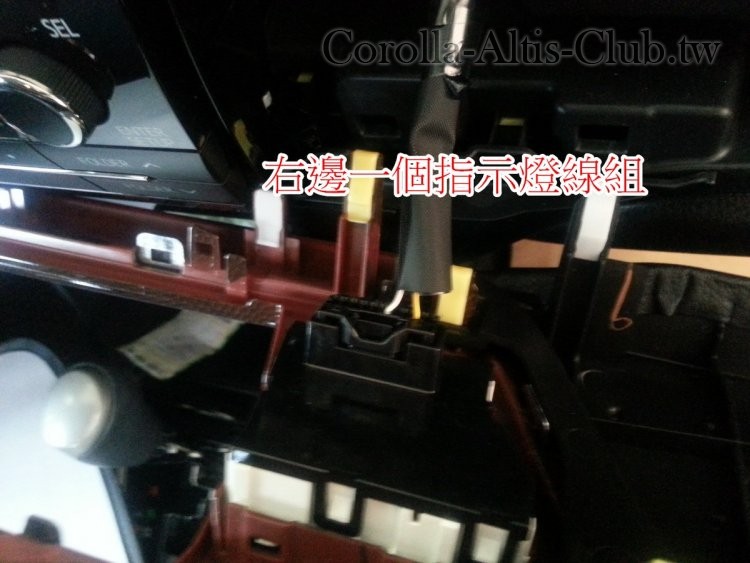

右邊的汽車指示燈要挖起來, 裝到安卓主機去

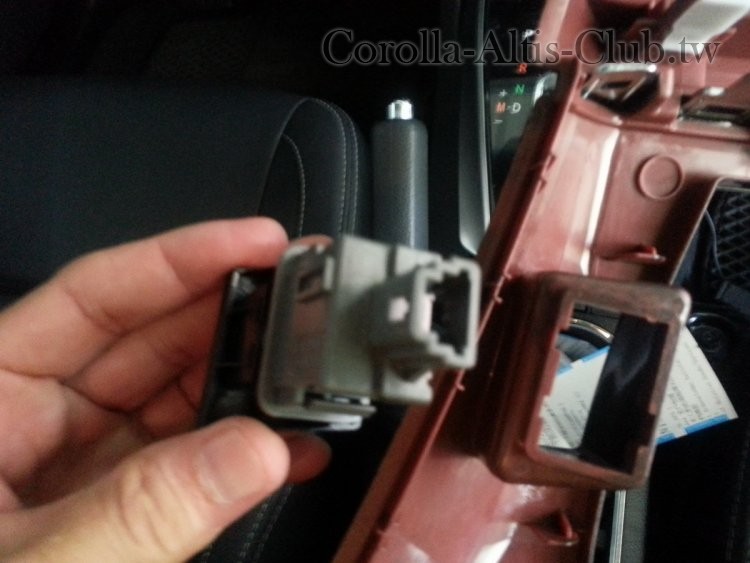

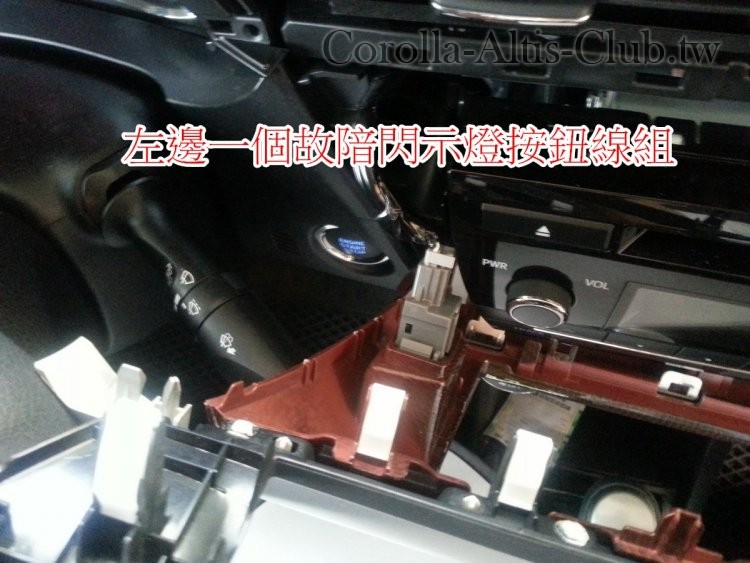

左邊的故障閃示燈按鈕也要挖起來, 裝到安卓主機去

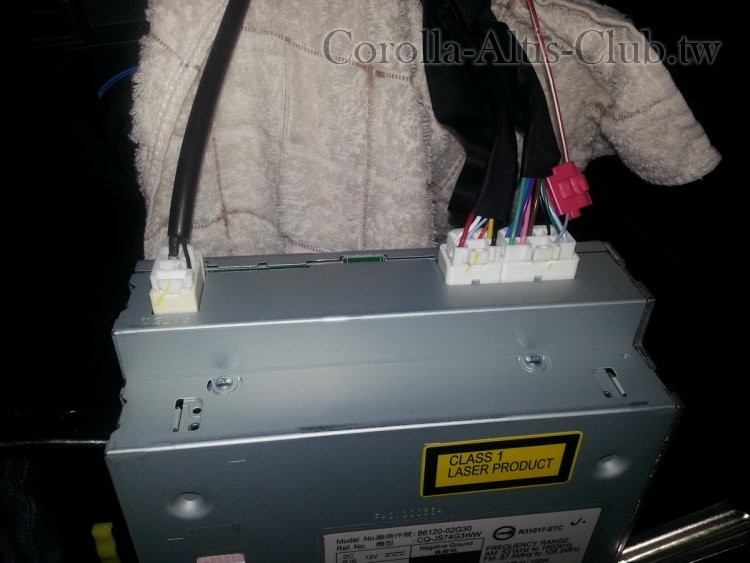

原車主機音響後面接3個線組(左:收音機天線, 右邊:電源/方控/喇叭)

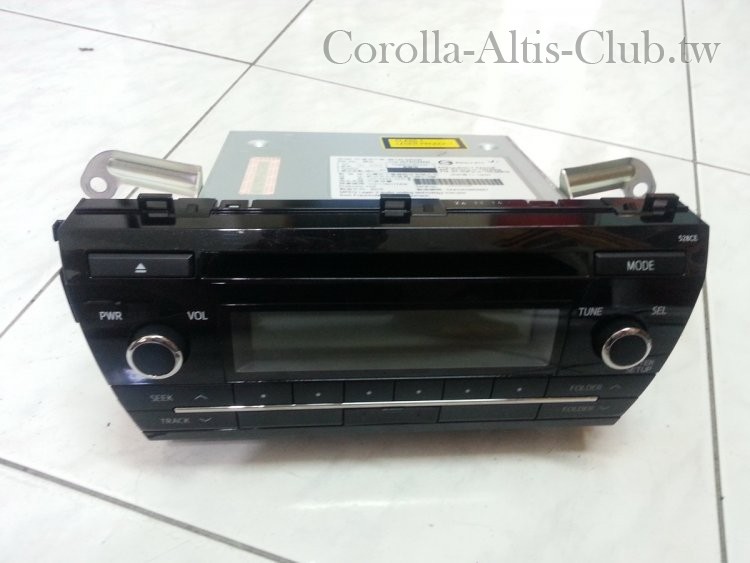

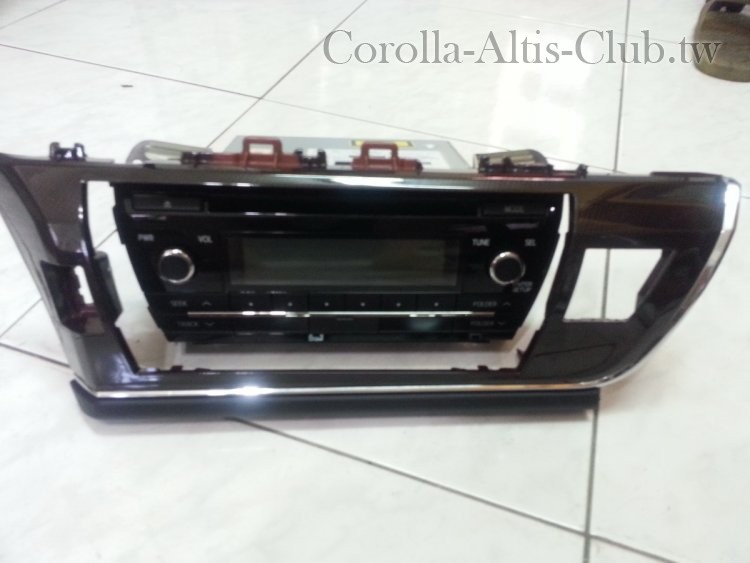

拆下來的音響主機

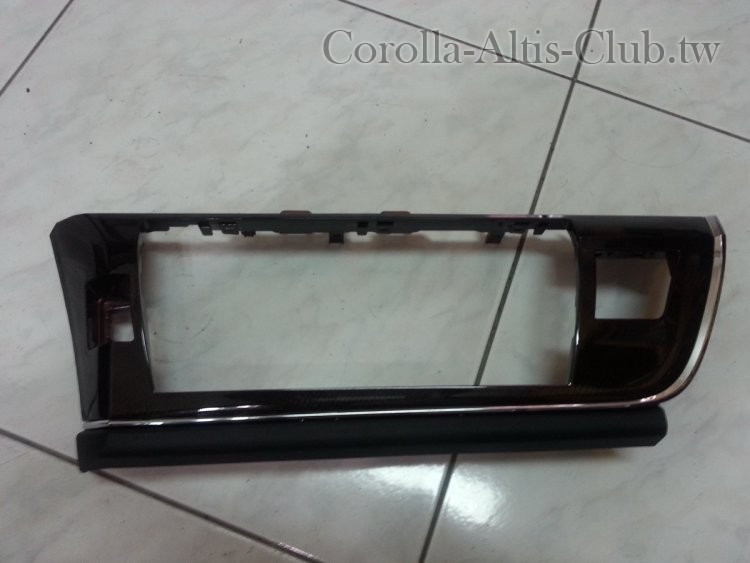

這個音響框也要拆下來, 安卓主機才裝得上去


車外合體

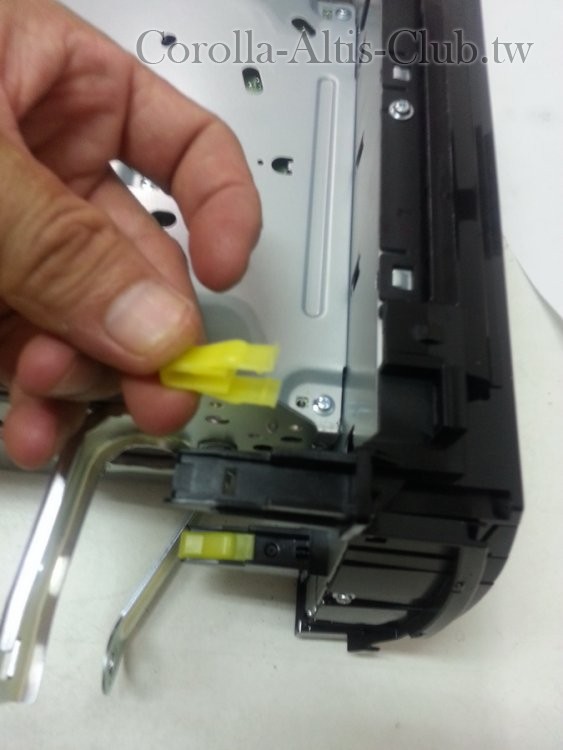

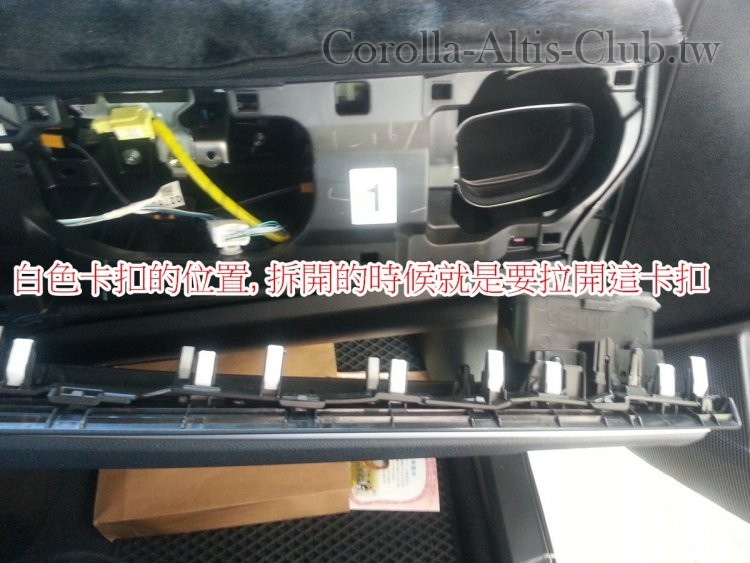

原車音響上的黃色卡扣及外框上白色卡扣都要拔下來, 裝到安卓主機去

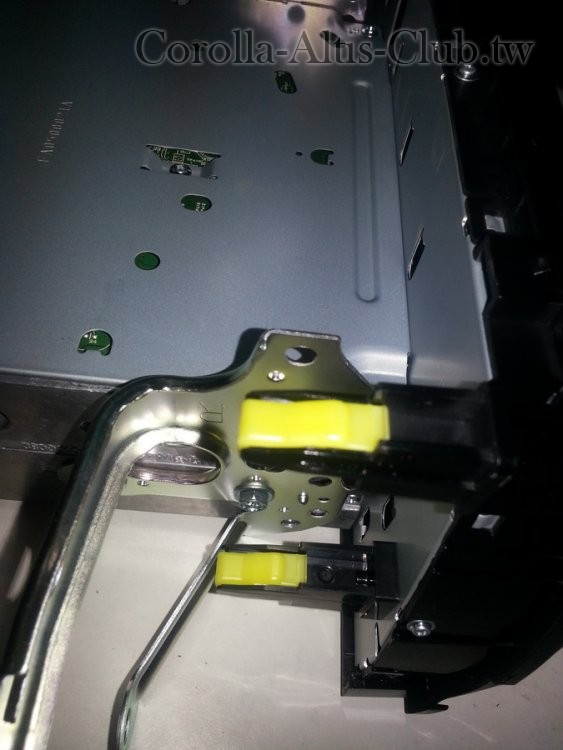

拔下來裝到安卓主機(安卓主機完全靠這些黃色、白色的卡扣固定, 沒鎖螺絲了)


換上安卓主機, 接上主線組, 找到3個與車上音響線組一樣可以扣進入的插頭, 接上就ok了。


---------(2015/08/12更新 )---------------------------------------------------------------------------------------
音響與原車密合度完全密合, 但因為新的面版無法鎖原來的4顆螺絲, 只能靠卡扣固定,所以有兩個小問題
1.左下角壓下去會有一點點浮浮的感覺,
2.右下角卡扣與車身面板結合時, 卡扣進不太進去, 會卡到裡面的usb/MicroSD PC 板, 於是拆開主機部分螺絲, 將該PC板用挫刀磨掉約0.2公分, 不影響電路, 裝回去右下角就可以完全密合了。

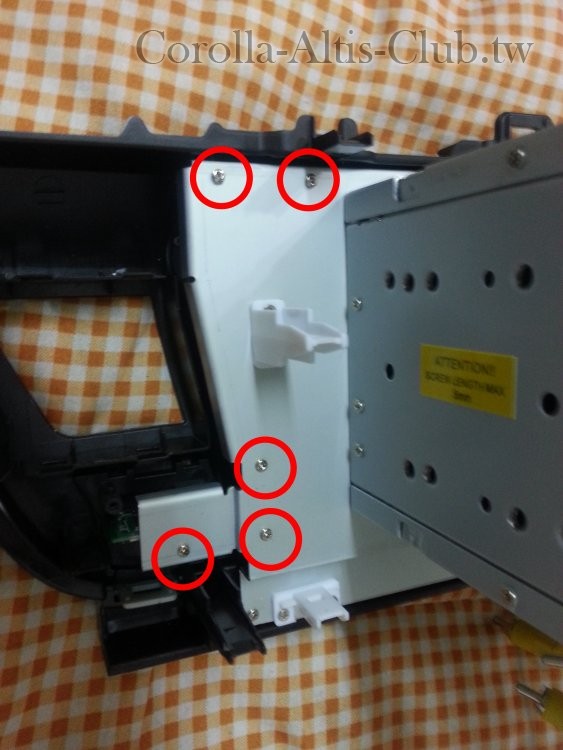

主機左右兩邊要拆的小螺絲, 如紅圈圈所示。

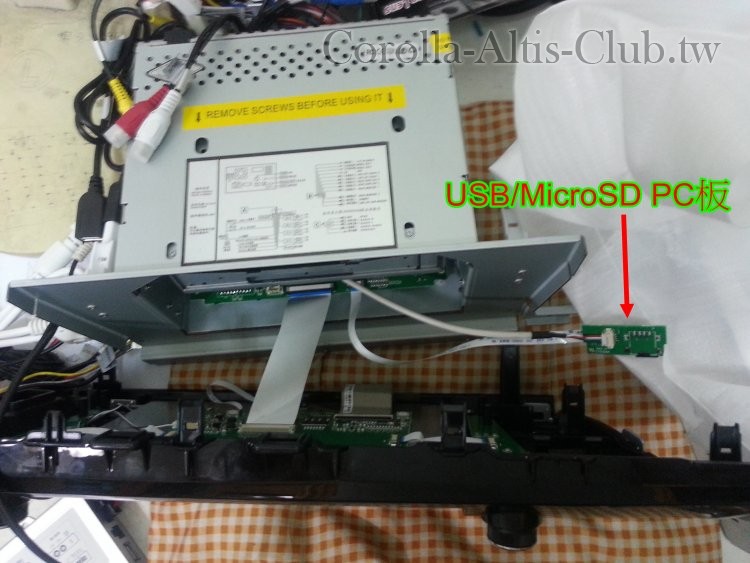

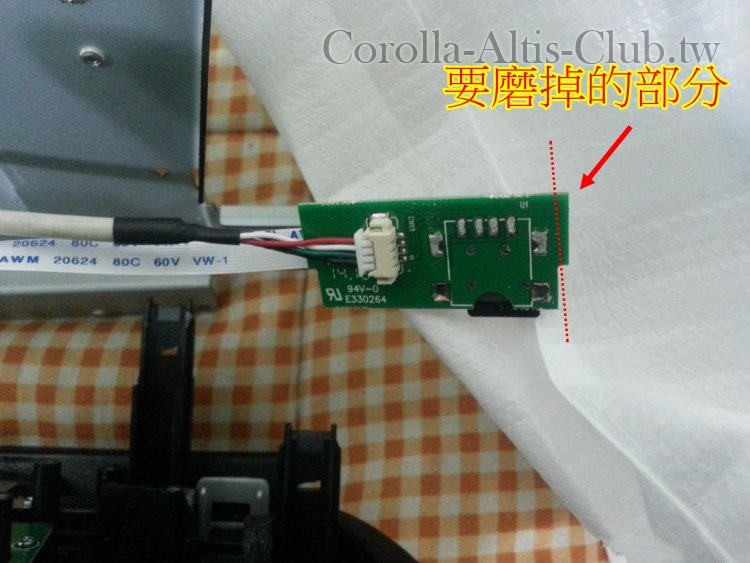

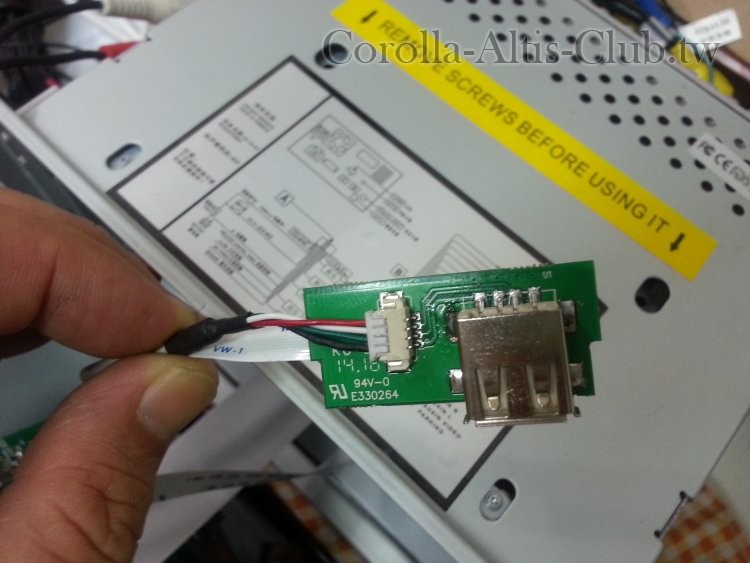

主機面板拆開的樣子,裡面有幾條排線, 要注意不要拉到, 右邊就是 USB/MicroSD PC板。


磨掉一小部分, 右下角就可以裝得很密合了。眼尖的朋友會發現 PC 板上的USB座不見了, 那是因為早先在測試USB隨身碟功能時, 沒對準就硬插上去, 以致於USB座脫落, 可能原廠沒有焊得很勞固。

將USB座焊接上去了


裝好與原車密合情形










---------(2015/08/12更新 End)---------------------------------------------------------------------------------------

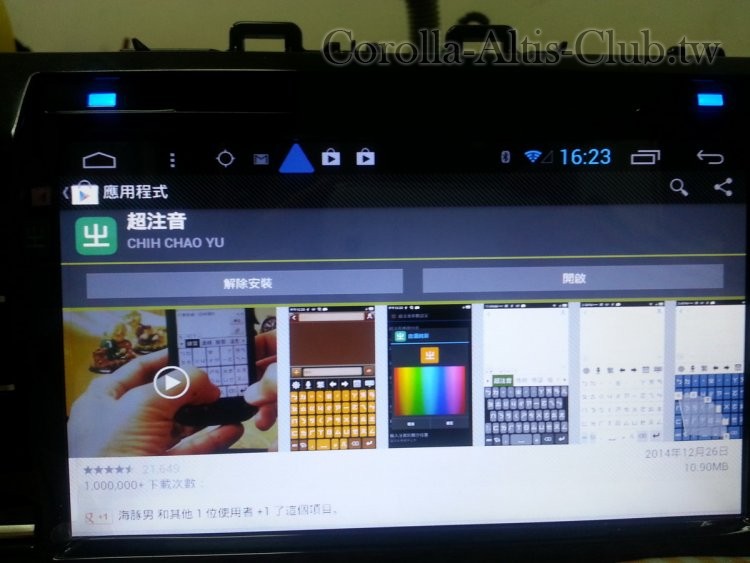

安裝超注音, 方便輸入中文

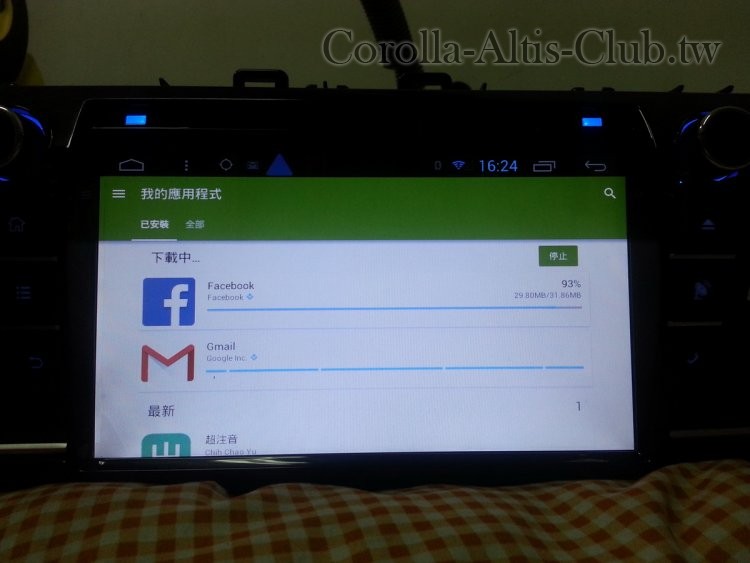

安裝APP

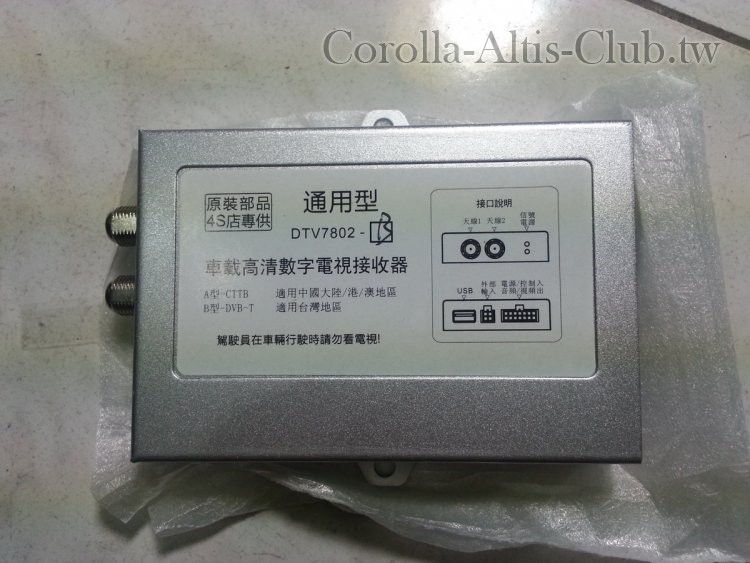

適合台灣訊號的數位電視主機

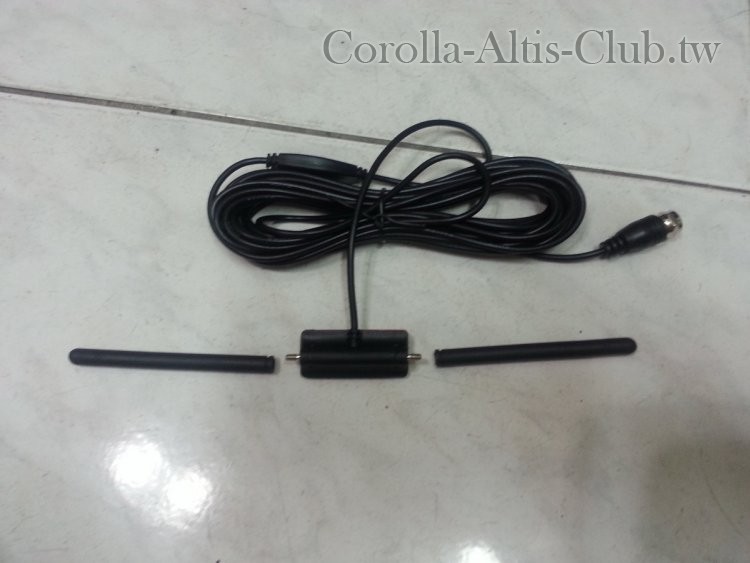

數位電視天線(有附2條一模一樣的)


數位電視線組, 因為是外置的, 只能接在AUX IN 線上

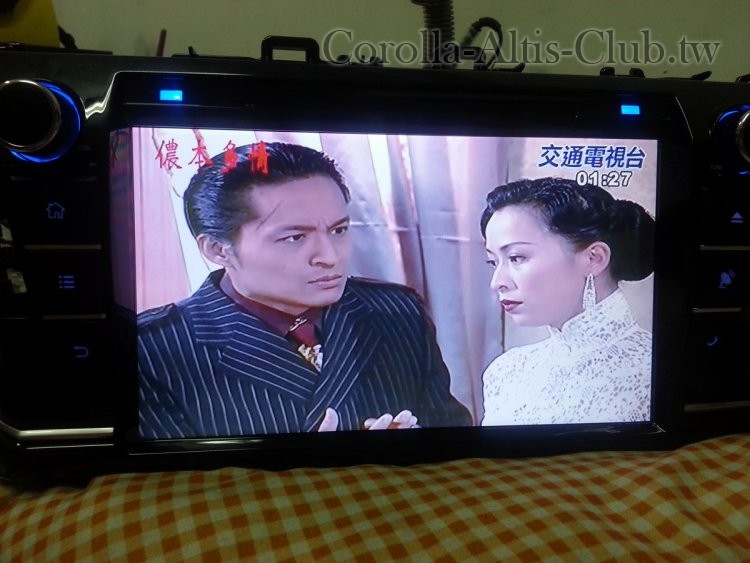

台灣的數位電視節目, 畫質還不錯。

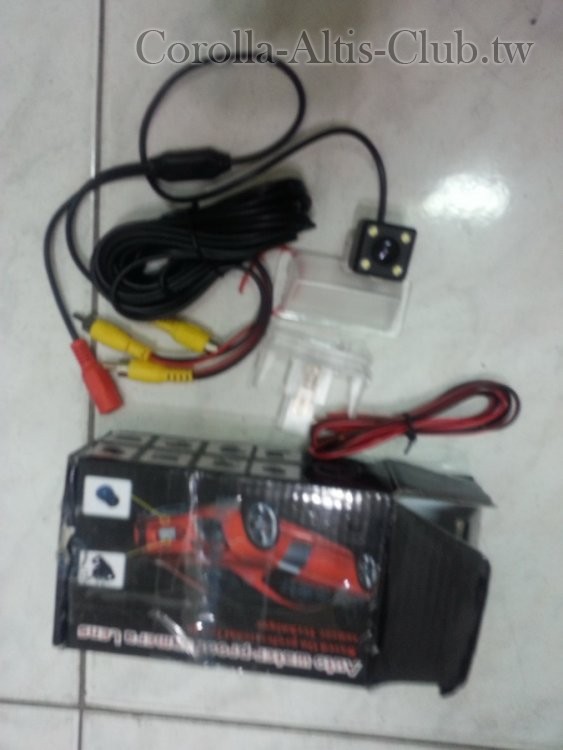

安裝倒車後視鏡頭

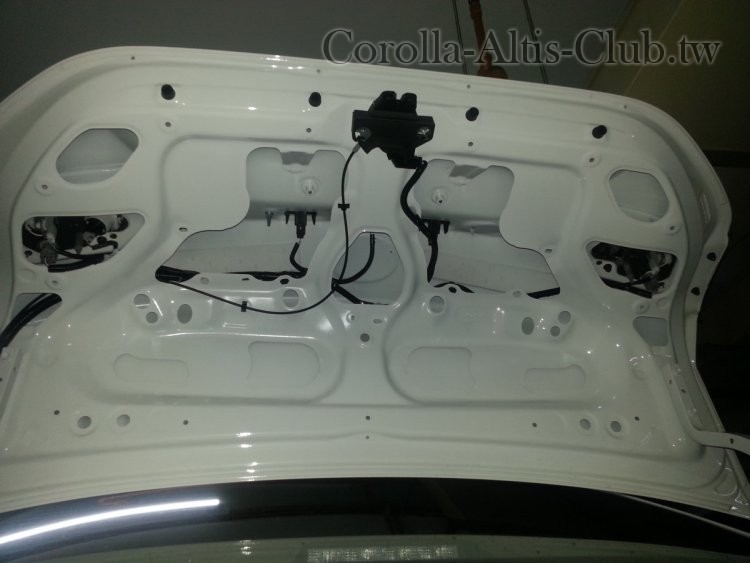

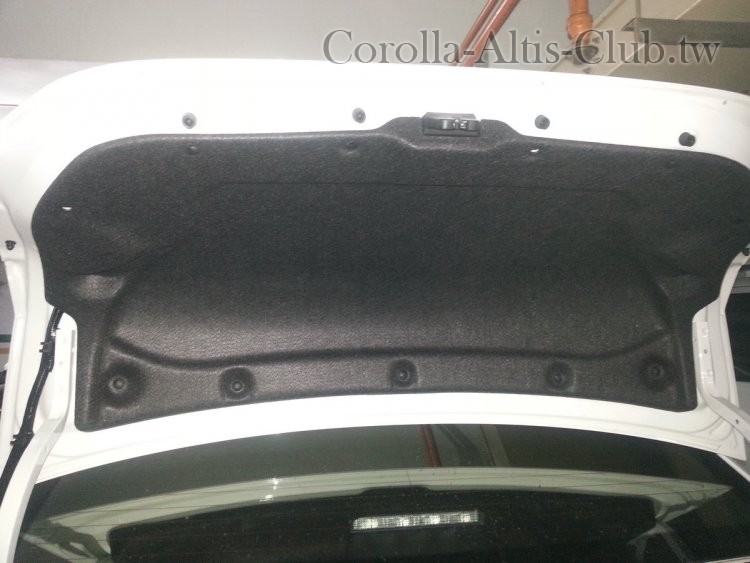

後備箱蓋內飾板準備拆下, 總共有13個扣子要拆下

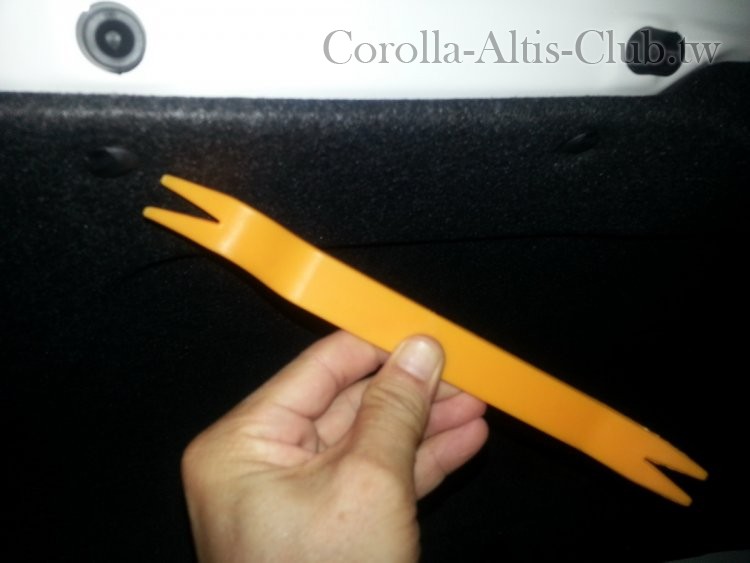

要用這種撬板才方便, 使用彎彎的這一頭, 插入扣子下方, 用點力用槓桿原理撬上來。(照片中撬板的方向拿錯了, 彎的地方要翹起來才對, 不是彎下去。)

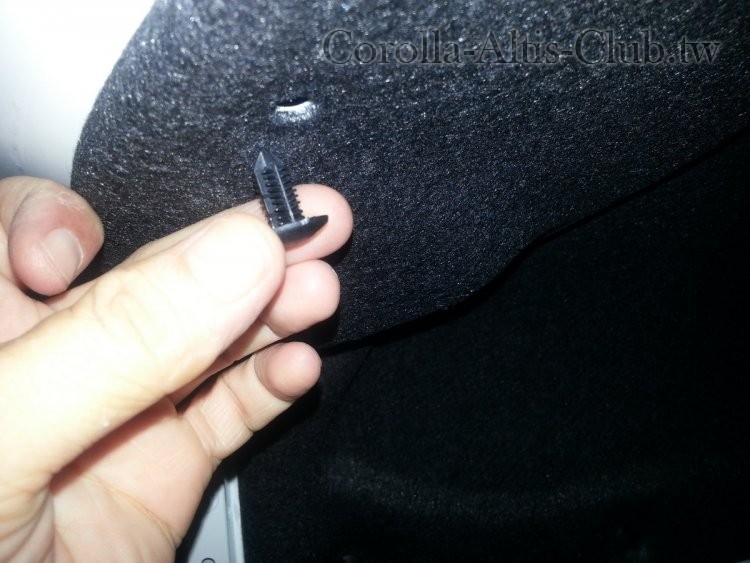

扣子長這個樣子


拆下飾板

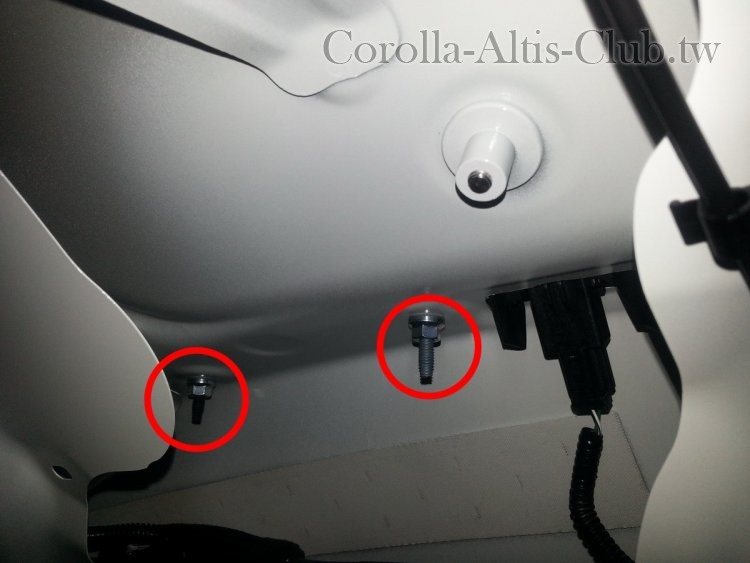

為了要置換含後視鏡頭的牌照燈,要先拆下後蓋鍍鉻飾板, 內側有許多10號螺絲, 依序轉下即可(螺絲軸心很長, 不能套筒, 要用開口或梅花板手轉, 全部螺絲折下後, 飾板鬆動, 但很難拿下來, 卡卡的, 所以只要鬆開一定寬度讓牌照燈可以取下即可, 無需真的整個鍍鉻飾板拆下來)

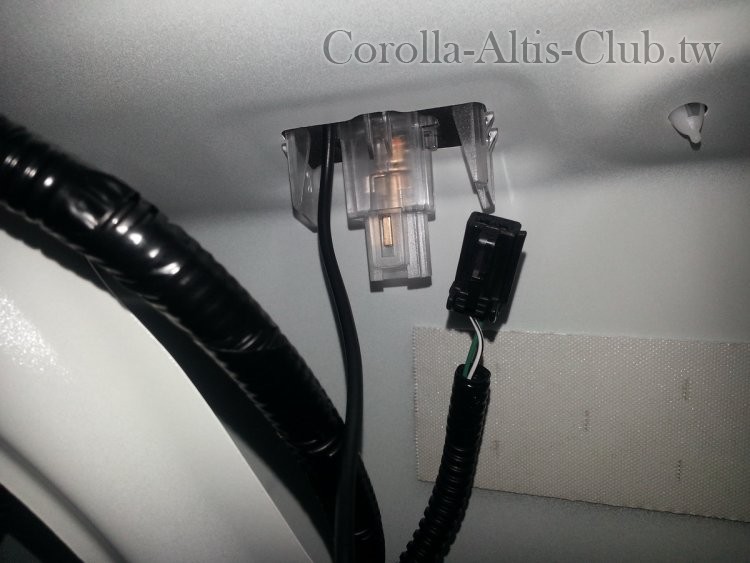

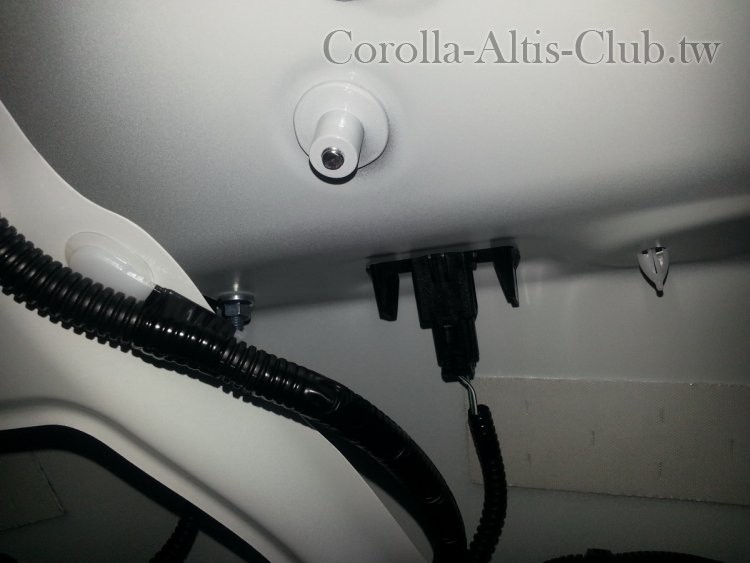

拔掉原車的牌照燈(黑色), 兩側往中心推, 再往外推即可, 拿出後, 取出裡面的牌照燈, 裝到含後視鏡頭的牌照燈瞉中


換上含後視鏡頭的牌照燈(透明燈瞉)

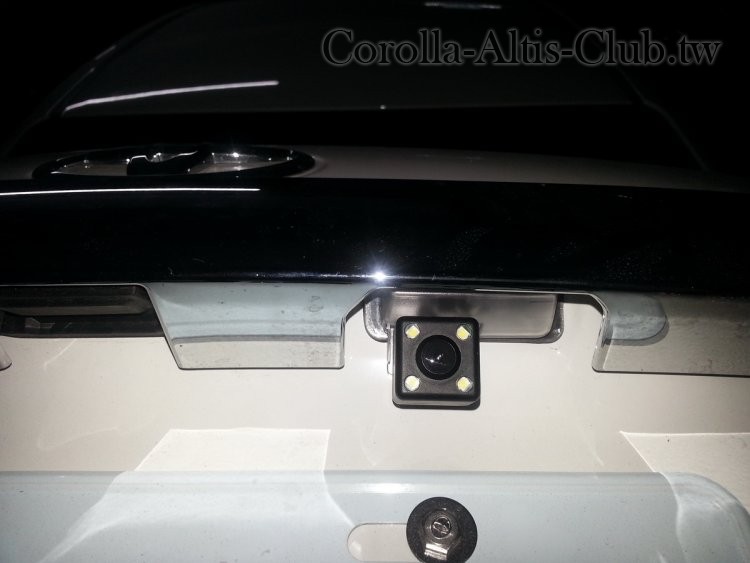

安裝好了的後視鏡頭(請看鏡頭與牌照燈的位置, 為了讓鏡頭盡量靠車子中心線, 所以裝在右後牌照燈上)

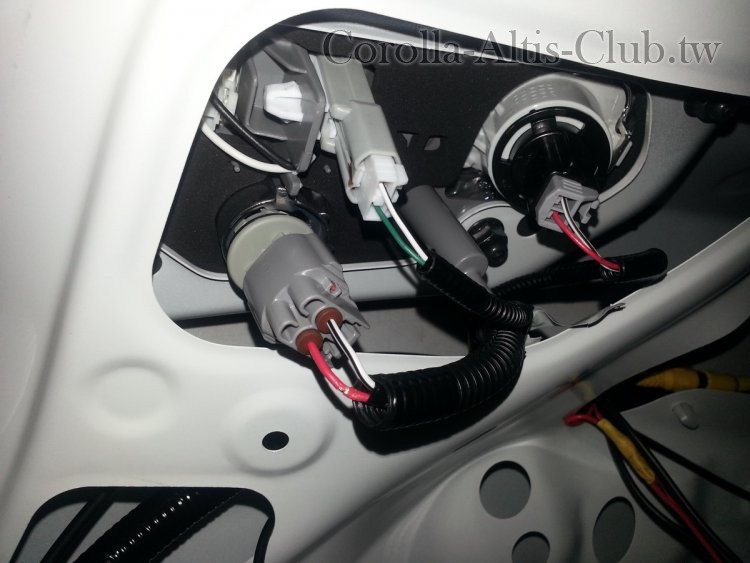

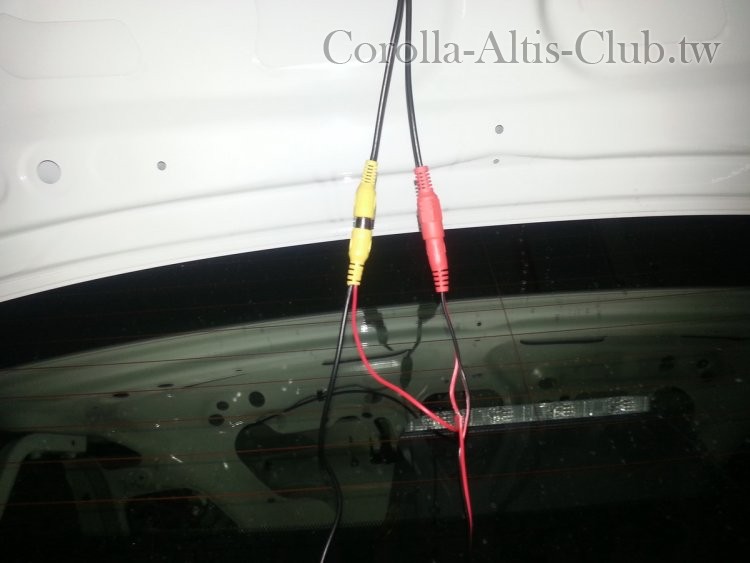

紅色接頭為後視鏡頭的電源線(紅色線正極接倒車燈正極, 黑色線負極接搭鐵鎖在後箱蓋鍍鉻飾板內螺絲上)
黃色接頭為倒車影像, 外掛一條紅色的觸發線, 直接並在倒車燈正極上
黃色接頭下方黑色電線內實際包含有3股線(其中一對2股作為影像訊號, 另1股帶倒車燈正電作為觸發線)

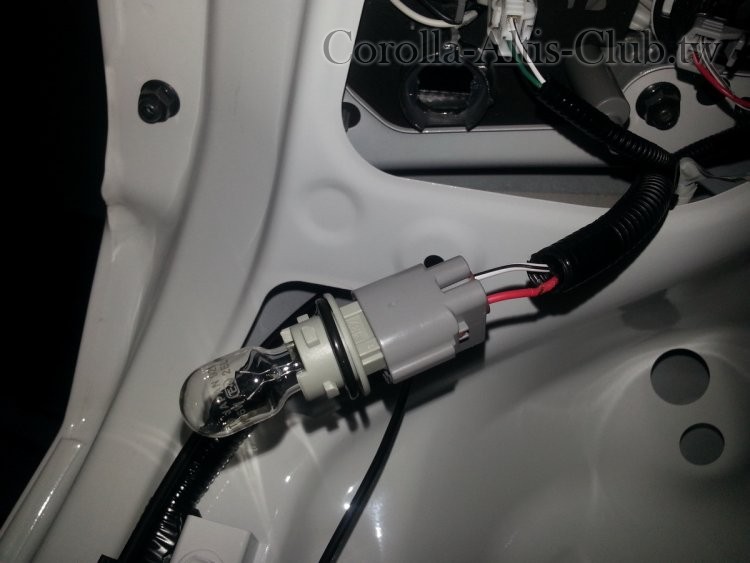

下面那個燈就是倒車燈

直接將紅色線剝開一點皮, 讓後視鏡頭正極電線並上去, 再包電氣膠帶

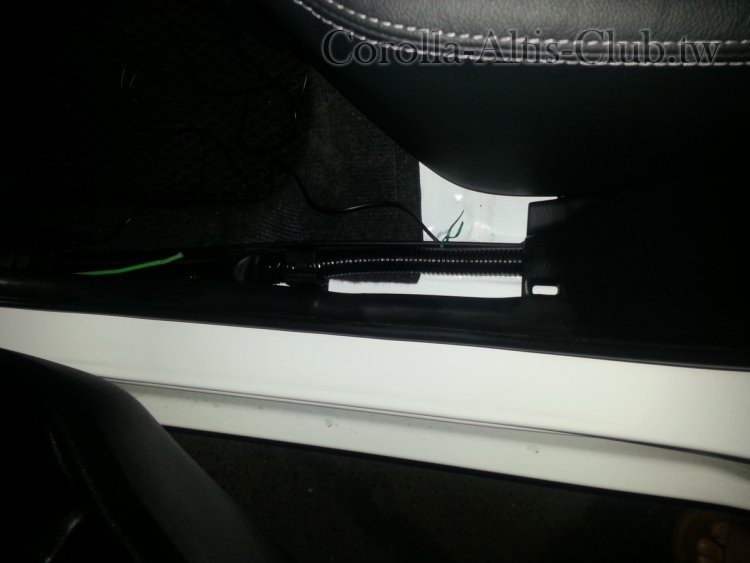

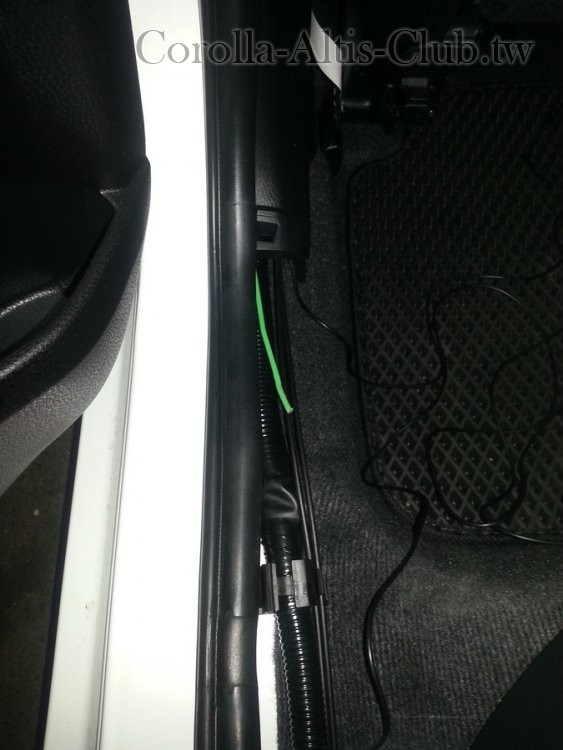

後座車間走線, 直接拉開蓋板放入倒車鏡頭訊號線


綠色那根是衣架硬鐵線, 從前座穿過來,拉線用。


---------(2015/8/7更新)---------------------------------------------------------------------------------------

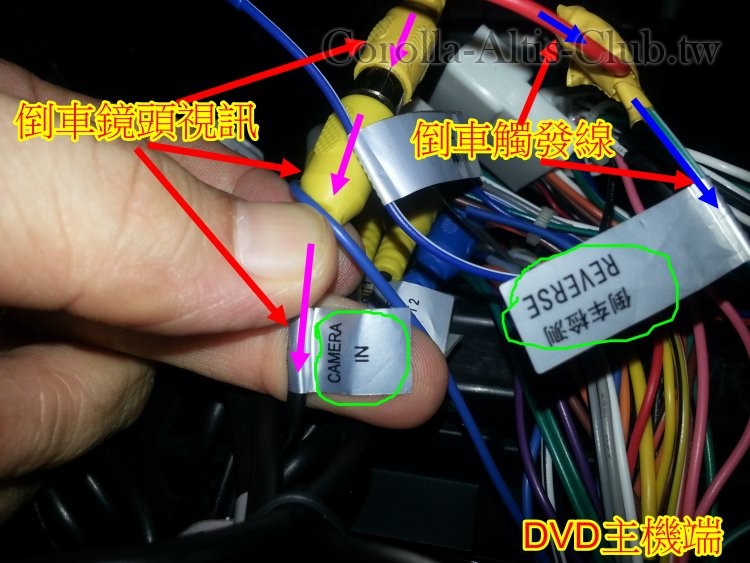

倒車訊號線及觸發線接主機的情形

---------(2015/8/7更新 End)---------------------------------------------------------------------------------------

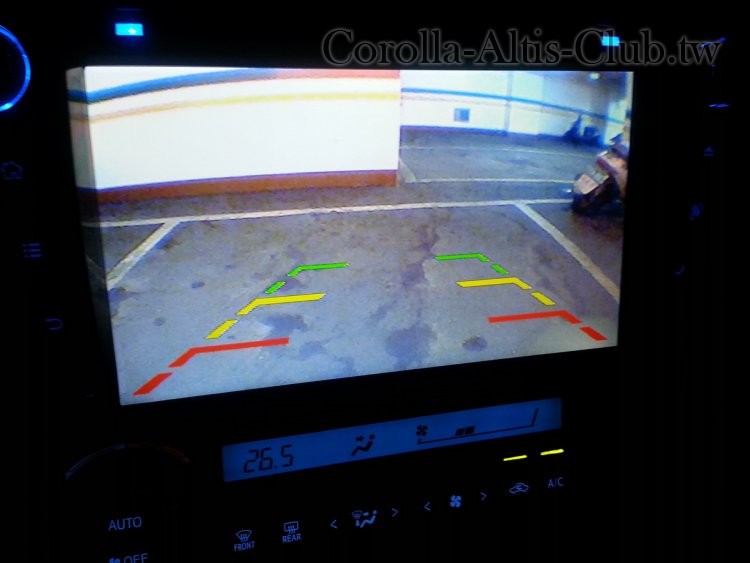

倒車顯影畫面, 因為裝在後右側牌照燈上, 所以三條紅黃綠線的中心點會比實際車身偏右
---------(2016/4/23更新)---------------------------------------------------------------------------------------
把雨條天線一起從車門邊底下, 拉到後行李箱
拆後行李箱正後方那塊硬的飾板, 敲 開雨個鈕扣, 整個往上拉起,
正後遍右有一個橡皮套住走線用的孔洞, 從那裡拉出車外(其車是從車外拉進車內)
天線就用束線綁在後保險桿底下的圓洞上
---------(2016/4/23更新 End)---------------------------------------------------------------------------------------





















本帖子中包含更多資源

您需要 登錄 才可以下載或查看,沒有帳號?立即註冊

x
回復

使用道具 舉報

0

主題

7

帖子

336

積分

中級會員

Rank: 3Rank: 3

積分
336
發表於 2015-7-6 22:47 | 顯示全部樓層
kenisu 發表於 2015-7-6 22:38
大陸有雷凌和14款新卡羅拉二車型
雷凌配8吋, 新卡羅拉配9吋或10吋無dvd
新卡羅拉才能與台灣的Altis 相容, ...

我點搞混了,您PO的連結是雷凌用的車機,所以還是得買14新卡羅拉
回復 支持 1 反對 0

使用道具 舉報

6

主題

52

帖子

1195

積分

金牌會員

Rank: 6Rank: 6

積分
1195
發表於 2015-7-20 00:13 | 顯示全部樓層
大大真是太感謝你這篇文章了,就在2個小時前我也是在這買跟你同一款的,等回機子回來我要參考你這篇文章,先說謝謝了
回復 支持 1 反對 0

使用道具 舉報

46

主題

399

帖子

2418

積分

金牌會員

Rank: 6Rank: 6

積分
2418
 樓主| 發表於 2015-8-12 00:37 | 顯示全部樓層
dm3409 發表於 2015-8-11 12:57
請問大大,音響面版會很難拆嗎?面版蜜合度好嗎?

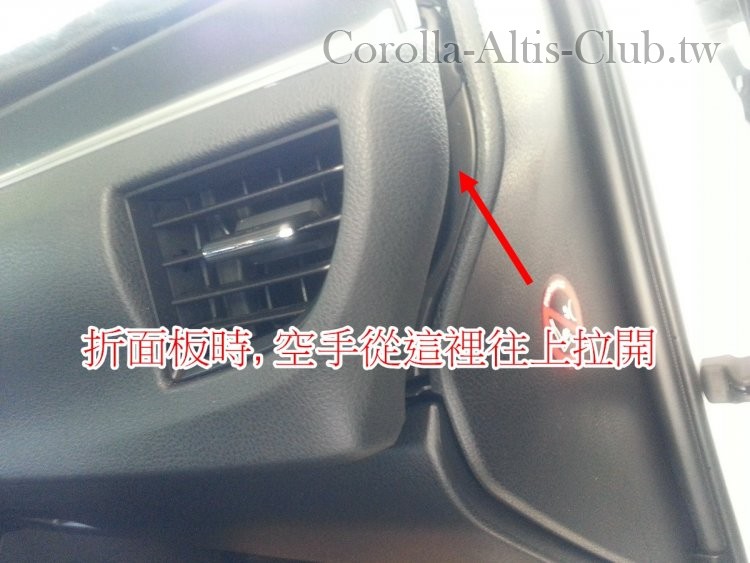

從右座門邊開始拆, 空手就可以拉起來, 慢慢地往左拉開, 很好拆的,
